英特尔® Cyclone® 10 GX FPGA 开发套件是实施各种应用的理想起点,如嵌入式视觉工厂自动化、视频连接评估或概念证明。

借助该开发套件,您可以:

  • 为英特尔® Cyclone® 10 GX FPGA 开发设计
  • 使用符合 PCI-SIG* 的开发板,开发和测试 PCI Express* (PCIe) 2.0 设计
  • 通过 USB 3.1 Type C、小型可插拔 (SFP+) 和 RJ-45 连接器直接连接
  • 通过直接连接或 FPGA 夹层卡 (FMC) 接口开发模块化和可扩展设计,以支持 USB 3.1 Gen2、GigE Vision、12G 串行数字接口 (SDI)、DisplayPortHDMIJESD204B、Serial Rapid I/O*、通用公共射频接口 (CPRI) 和 IEEE1588 等协议

如需英特尔和我们合作伙伴的完整 IP 核列表,请使用 IP 搜索引擎

有关英特尔® Cyclone® 10 GX FPGA 的更多信息,请访问英特尔® Cyclone® 10 GX FPGA 概览页面

注:

买方承认他/她是产品开发商、软件开发商或系统集成商,并知晓该产品是未经 FCC 授权的开发套件,仅供评估和软件开发使用,不得转售。

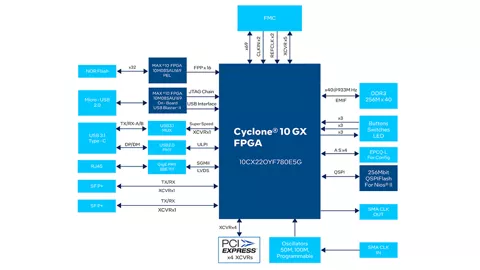

开发套件内容

  • 英特尔® Cyclone® 10 GX FPGA
  • P/N:10CX220YF780E5G,具有 220K 逻辑元件 (LE)
  • 内存接口
  • 1 通道 x40 DDR3 SDRAM,频率为 933 MHz
  • 通信端口
  • 10/100/1000 Base-T 以太网端口,带 RGMII (LVDS)
  • USB 3.1 Type-C 支持 SuperSpeed,向下兼容 USB2.0
  • 2 个 SFP+ 支持 10GbE
  • PCIe Gen2 x4
  • FMC 扩展卡可用于:
  • 12G SDI:Nextera Video VIDIO(TM) FMC 开发模块
  • 8G DisplayPort:Bitec FMC DisplayPort 子卡
  • 6G HDMI 2.0:Bitec FMC HDMI 子卡
  • 时钟源
  • 50 MHz 振荡器,用于 FPGA 内核的 LVCMOS
  • 用于 FPGA 内核和收发器 (XCVR) 的可编程时钟发生器
  • 100 MHz 用于 PCIe,从 PCIe 系统到 FPGA XCVR
  • 来自 FMC 卡的用户定义参考时钟输入
  • 通过 SMA 的外部差分输入,交流耦合
  • 通过 SMA 的单端 LVCMOS 时钟输出,直流耦合
  • LED
  • 1 个电源 LED
  • 1 个 config_done LED
  • 并行闪存加载器 (PFL) 加载/错误 LED
  • PFL 程序编号 LED
  • 以太网 LED
  • SFP+ LED
  • 按钮
  • 3 个用户按钮
  • 1 个用户程序选择
  • 1 个用于启动 FPGA 配置的按钮
  • 1 个用于重置 FPGA 逻辑的按钮
  • 交换机
  • 4 个用户双列直插式封装 (DIP) 开关
  • 用于 FPGA 配置方案选择的 DIP 开关
  • 用于默认图像选择的 DIP 开关
  • 用于 JTAG 链选择的 DIP 开关
  • 用于时钟源选择的 DIP 开关
  • FPGA 配置
  • 使用 EPCQ-L 的主动串行 (AS) x4 模式配置
  • 快速被动并行 (FPP) 配置模式
  • 使用 PCIe Gen2 x4 通过协议 (CvP) 进行配置
  • 功率
  • 英特尔® Enpirion® 负载点同步降压调节器,带集成电感器
  • 板载功率测量和管理
  • 电源故障显示器
  • 12V 电源输入来自 PCIe 系统或外部电源适配器输入

设计示例

英特尔® FPGA 设计商店中将为英特尔® Cyclone® 10 GX FPGA 开发套件提供多个设计示例和参考设计。如需获取所有英特尔® Cyclone® 10 GX FPGA 设计列表,请访问英特尔® FPGA 设计商店
