您可以使用此开发套件执行以下任务:

  • 评估至高可达 25.7 Gbps 的收发器链路性能
  • 通过简单易用的 GUI 生成并检查伪随机二进制数列 (PRBS) 的码型(无需英特尔® Quartus® Prime 设计软件)
  • 使用高级均衡功能,对链接设置进行微调,以实现最佳比特误码率 (BER)
  • 执行抖动分析
  • 验证针对特定协议(例如,CEI-25/28G、CEI-11G、PCI Express (PCIe) Gen 3.0、10GBASE-KR、10 Gb 以太网、XAUI、CEI-6G、串行 RapidIO®,HD-SDI 等)与 Stratix® V GT FPGA 的物理介质附件 (PMA) 互操作性
  • 使用内置的高速背板连接器,评估自定义背板的性能并评估链接的 BER

注:

买家代表产品开发商、软件开发商或系统集成商知道本商品为评估套件,未获 FCC 认证,仅适用于评估和软件开发,不得转售。

开发套件内容

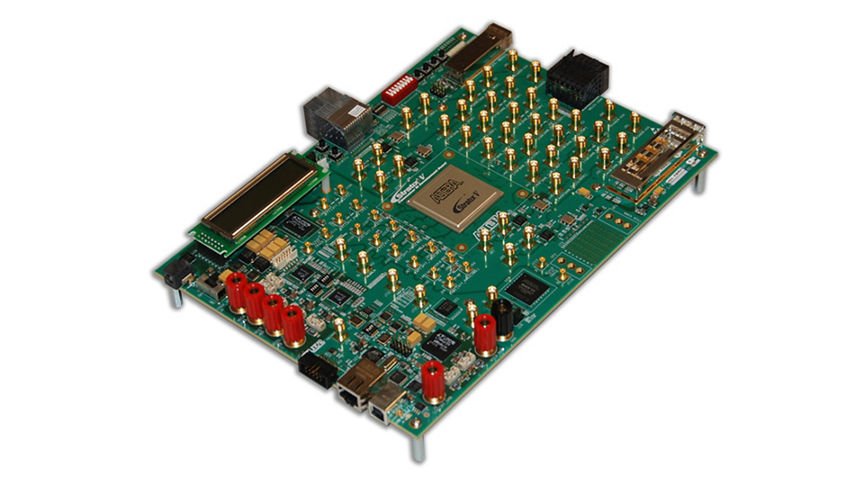

Stratix® V GT 版收发器 SI 开发套件具有以下功能:

  • Stratix® V GT 开发板
  • 精选器件
  • 5SGTMC7K3F40C2N
  • 配置状态和设置元素
  • JTAG
  • 板载 USB-BlasterTM
  • 通过 MAX® II 设备和闪存配置快速被动并行 (FPP)
  • 两个配置文件存储
  • 温度测量电路(晶粒和环境温度)
  • 时钟
  • 50 MHz、125 MHz 可编程振荡器(预设值:624 MHz、644.5 MHz、706.25 MHz 和 875 MHz)
  • 用于为收发器的参考时钟提供外部差分时钟的 SMA 连接器
  • 用于为 FPGA 架构提供外部差分时钟的 SMA 连接器
  • 用于从 FPGA 锁相环 (PLL) 输出管脚输出差分时钟的 SMA 连接器
  • 通用用户输入/输出
  • 10-/100-/100-Mbps 以太网 PHY (RGMII),带 RJ-45(铜制)连接器
  • 16 字符 x 2 行的 LCD
  • 一个 8 位 DIP 开关
  • 八个用户 LED
  • 四个用户按钮
  • 内存设备
  • 128 MB 同步闪存(主要用于存储 FPGA 配置)
  • 高速串行接口
  • 四条全双工 GTB (28.05 Gbps) 收发器通道路由到 MMPX 连接器
  • 七条全双工 GXB (12.5 Gbps) 收发器通道路由到 SMA 连接器
  • 路由在微带线上的短线
  • 六个走线长度保持一致的带状线通道
  • 路由至背板连接器的 21 条全双工 GXB 收发器通道
  • 七条连接至 Molex® Impact® 连接器的通道
  • 七条连接至 Amphenol® XCede® 的通道
  • 七条连接至 Tyco Strada® Whisper® 底座的通道(连接器未被占用)
  • 功率
  • 笔记本电脑直流输入
  • 电压裕量
  • Stratix® V GT 收发器 SI 开发套件软件内容
  • 英特尔® FPGA 的完整设计套件(从英特尔® FPGA 下载中心下载)
  • 英特尔® Quartus® Prime 设计软件包含对 Stratix® V FPGA 的支持
  • 已包含 1 年期的许可证
  • Nios® II 嵌入式设计套件
  • MegaCore® 知识产权 (IP) 库包括 PCIe、三速以太网、串行数字接口 (SDI) 和 DDR3 SDRAM 高性能控制器 MegaCore IP 内核
  • 可通过 OpenCore Plus 获得 IP 评估
  • 主板更新门户
  • 提供 Nios II 网络服务器和远程系统更新
  • 基于 GUI 的主板测试系统
  • 通过 JTAG 端口连接至电脑
  • 用户可控制的 PMA 设置(预加重、均衡等)
  • 状态指示(错误、BER 等)
  • 完整的文档记录
  • 用户指南
  • 参考手册
  • 主板原理图和布局设计文件
