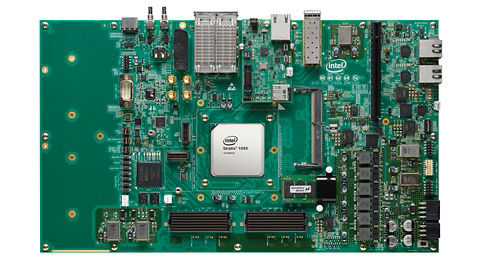

英特尔® Stratix® 10 SX SoC 开发套件
英特尔® Stratix® 10 SoC 开发套件提供了一种快速简单的方法来开发自定义 Arm* Development Studio (Arm DS)，以用于基于英特尔® SoC FPGA 处理器的 SoC 设计。英特尔® Stratix® 10 SoC 与上一代 SoC 在软件方面全面兼容，提供由面向英特尔® SoC FPGA 的 Arm DS 软件和工具构成的广泛生态系统，以及增强的 FPGA 和数字信号处理 (DSP) 硬件设计流程。
表 2.开发套件内容和功能
包括的内容 |
|
|---|---|
| 设备 | 1SX280HU2F50E1VGAS |
| 功能和连接器 | 一块 HiLo DDR4 内存卡 (4GB) 一块 DDR4 SODIMM 内存卡（16 GB 双列） 两块 HPS 外设子卡（OOBE 和 NAND） 两块 FMC 回路卡，支持收发器、LVDS 和单端 I/O 两个四路小型可插拔端口 (QSFP28) 和一个 SFP+ 端口 两个 FMC+ 低引脚数（LPC + 15 个收发器）连接器 一个 SFP + 接口 PCIe x16 边缘连接器（通过电缆连接 - 不包含在内） |
| 线缆和适配器 | AC 适配器电源线 以太网和 USB 电缆 |
| 软件 | 购买该套件时随附为期一年的英特尔® Quartus® Prime 专业版设计软件许可证。请参阅许可证激活说明和常见问题解答。 |
表 3.文档
| 设计文件 | 内容说明 |
|---|---|
| 快速启动指南 | 该文档总结了开发套件的用途及特性。 |
| 用户指南 | 该文档介绍了开发套件的设置，及其所含软件（英特尔® Quartus® Prime 及安装程序包）的用法。 |
| 英特尔® Stratix® 10 FPGA GSRD（黄金系统参考设计） | Rocketboards.org 的 GSRD 页面提供了有关开始在 Stratix 10 SoC 上使用 HPS（硬处理器系统）的硬件和软件设计的说明。 |
Enpirion 功率树示意图 ES（修订版 A）示意图 生产（修订版 B）示意图 |
ES 版（仅限 L-Tile）和生产版（H 和 L-Tile）套件的主板原理图的最新版本。
|
L-Tile ES 版（18.0 或更高版本） L-Tile 生产版（18.0.1 或更高版本） H-Tile 生产版（24.1 或更高版本） |
单个安装文件包括：
先下载并解压设计文件，然后安装主板测试系统。 |
| SoC EDS 安装程序 | SoC EDS 安装程序，其中包括用于英特尔® SoC FPGA 的 Arm Development Studio (Arm DS) |
注：
买家代表产品开发商、软件开发商或系统集成商知道本商品为评估套件，未获 FCC 认证，仅适用于评估和软件开发，不得转售。
