Agilex™ 7 FPGA F 系列收发器 SoC 开发套件（P-Tile 和 E-Tile）
Agilex™ 7 FPGA F 系列收发器 SoC 开发套件提供完整的设计环境，其中包括硬件和软件，用于开发 Agilex™ 7 FPGA F 系列设计。推荐您使用该套件来开发基于 Arm 处理器的定制 SoC 设计并评估收发器性能。
使用本 Agilex™ 7 FPGA F 系列 FPGA 收发器 SoC 开发套件可以：
- 使用硬核处理器系统 (HPS) 评估 SoC 设计。
- 评估收发器性能，E-Tile 至高可达 58 Gbps。
- 生成并检查伪随机二进制序列 (PRBS) 模式。
- 动态更改差分输出电压 (VOD) 预加重和均衡设置，以优化通道的收发器性能。
- 执行抖动分析。
表 2.开发套件内容和功能
| 包括的内容 | |
|---|---|
主板 |

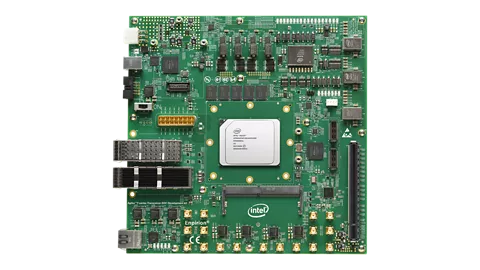

Agilex™ 7 FPGA F 系列收发器 SoC 开发板，装有具有 140 万个逻辑单元、采用 2486A 封装的 Agilex™ 7 FPGA F 系列设备。 |
设备 |
AGFB014R24B2E2V |
外形 |
桌面 |
功能和连接器 |
收发器接口包括 MXP、QSFP-DD 和 QSFP28 HPS 子卡的 IO48 接口
QSPI 闪存子卡 AC 适配器电源线 以太网和 USB 电缆 |
DDR 内存 |
板载 DDR4 内存 (8 GB) SODIMM 接口 - 8 GB DDR4 SODIMM 模块（已包含） |
(QSFP) 插座 |
2 个四通道小型可插拔双密度 (QSFP-DD) 插座。 四通道小型可插拔 28 (QSFP28) |
HPS 接口 |
支持 ETH、UART、SD 卡插槽、eMMC 和 Mictor 连接器。 支持 HPS OOBE（开箱即用体验）和 NAND 子卡的 IO48 接口。 闪存插槽 1 接口用于队列式串行外设接口 (QSPI) 以及安全数字和多媒体卡 (SDMMC) 闪存子卡（AS 和 SD/MMC 配置模式）。 闪存插槽 2 接口用于 QSPI 和 CFI NOR 闪存子卡（AvST 配置模式）。 |
线缆和适配器 |
USB2.0 Type B 电缆 以太网网线 240 W 电源适配器和 NA/EU/JP/UK 电源线 ATX 电源转换电缆 - 24 针转 6 针 |
软件 |
对于 DK-SI-AGF014EB
对于 DK-SI-AGF014EA
对于 DK-SI-AGF014E3ES
注意： 请参阅英特尔® FPGA 软件安装和许可了解 Quartus Prime 软件的下载。 有关更多信息，请参阅英特尔® SoC FPGA Embedded Development Suite (EDS) 和 Arm Development Studio。 有关如何激活 Arm DS 的分步说明，请参阅您购买的开发套件中包含的 DCL 信件。 |
表 3.文档
| 设计文件 | 内容说明 |
|---|---|
有关设置开发套件和使用随附软件（Quartus® Prime 和安装程序包）的文档。 |
|
安装程序包 DK-SI-AGF014EB（v24.3 或更高版本） |
单个安装文件包括：
先下载并解压设计文件，然后安装主板测试系统。 注意：如果在使用 Quartus® Prime 软件 v20.4 进行配置时遇到 JTAG 服务器超时问题，请参阅 KDB。 |

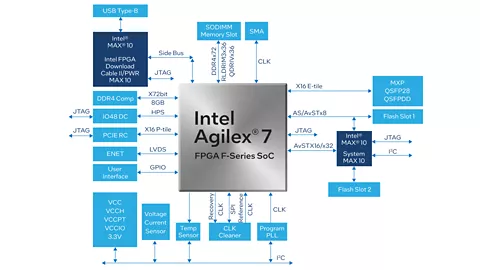

主板示意图 |
|
| Agilex™ 7 FPGA F 系列 GSRD（黄金系统参考设计） | Rocketboards.org 上的 Agilex™ 7 FPGA F 系列 GSRD 页面提供了如何开始使用 Agilex™ 7 FPGA F 系列上的 HPS（硬核处理器系统）进行硬件和软件设计的说明。 |
注:
买家代表产品开发商、软件开发商或系统集成商知道本商品为评估套件，未获 FCC 认证，仅适用于评估和软件开发，不得转售。
