Agilex™ 7 FPGA I 系列开发套件（2 个 R-Tile 和 1 个 F-Tile）
Agilex™ 7 FPGA I 系列开发套件提供了完整的原型设计和参考平台，适用于需要 PCI Express (PCIe) 5.0、Compute Express Link (CXL) 或 400G 以太网连接的设计。
使用 Agilex™ 7 FPGA I 系列 FPGA 开发套件可以：
- 使用英特尔或第三方的适用 IP*，利用符合 PCI-Express 外形规格的开发板开发和测试 PCIe 5.0 x16（每通道高达 32 GT/s）设计。
- 使用英特尔或第三方的适用 IP，开发和测试 CXL v1.1/2.0 x16 设计。
- 使用适用的英特尔或第三方 IP 开发和测试高速以太网（最多 400G 总带宽）。
- 通过 MCIO 连接器/电缆连接到子卡，以提供额外的连接或内存选项（所购产品中未包含。请联系英特尔了解详情。）。
* 英特尔® FPGA CXL IP 单独授予许可。请联系您当地的英特尔销售人员，了解 IP 变体选项和定价详情。
表 1.订购信息
| 订购代号 | 查看总代理是否有货 | Agilex™ 7 FPGA I 系列器件 |
|---|---|---|
DK-DEV-AGI027-RA（生产套件） （电源解决方案 2） |
AGIB027R29A1E1VB |
表 2.开发套件内容和功能
| 包括的内容 | |
|---|---|

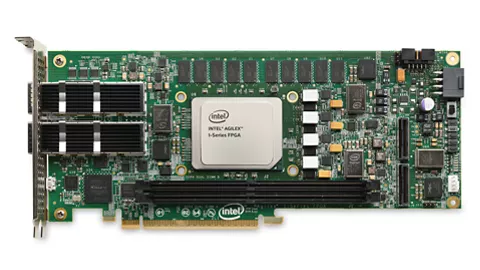

| 主板 | Agilex™ 7 FPGA I 系列开发板，装有具有 270 万个逻辑单元、采用 2957A 封装的 Agilex™ 7 FPGA I 系列器件 |
设备 |
AGIB027R29A1E2VR3 或 AGIB027R29A1E1VB |
外形 |
PCIe 5.0 x16 金手指，连接到 R-Tile 收发器 PCIe AIC 外形：¾ 长度、全高度、双倍宽度 |
功能和连接器 |
支持 PCIe、CXL 或 PIPE 模式 2 个标准四通道小型可插拔双密度 (QSFP-DD) 笼连接到 F-Tile 2 个 MCIO x8 连接器，连接到其他 R-Tile（不包含 MCIO 电缆和子卡） |
DDR 内存 |
2 个 DDR4 DIMM 插槽，支持单通道、72 位、1-DPC、DDR4 模块 1 个 16 GB SR DDR4 DIMM 模块（已包含在套件中） 2 个焊接到主板上的 8GB SR DDR4-2666 组件，每个通道 72 位 |
(QSFP) 插座 |
2 个标准四通道小型可插拔双密度 (QSFP-DD) 插座 |
HPS 接口 |
支持 UART、I2C、JTAG、单独时钟振荡器 |
线缆和适配器 |
有效风扇、AC 适配器以及 USB 电缆 |
| 软件 | 购买套件随附 Quartus® Prime Pro Edition 设计软件的一年许可证。有关更多信息，请参阅英特尔® FPGA 软件安装和许可。 |
表 3.文档
| 设计文件 | 内容说明 |
|---|---|
| 用户指南 | 有关设置开发套件和使用随附软件（Quartus® Prime 和安装包）的文档 |
安装包 DK-DEV-AGI027RBES（v24.1 或更高版本） DK-DEV-AGI027-RA （v24.3.1 或更高版本） |
单个安装文件包括：
先下载并解压设计文件，然后安装主板测试系统。 注意：如果在使用 Quartus® Prime 软件 v20.4 进行配置时遇到 JTAG 服务器超时问题，请参阅 KDB |

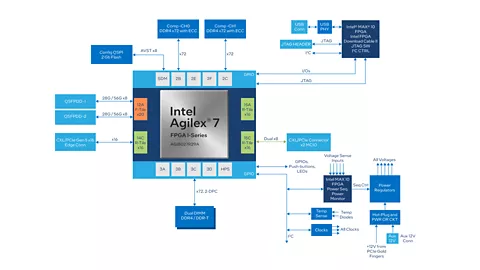

| 主板示意图 | DK-DEV-AGI027R1BES |
注:
- 买家代表产品开发商、软件开发商或系统集成商知道本商品为评估套件，未获 FCC 认证，仅适用于评估和软件开发，不得转售。
