VHDL:配备单时钟的真双端口 RAM

author-image

签署人:

此示例介绍了 VHDL 中的一个 64 位 x 8 位的同步真双端口 RAM 设计,在相同时钟周期内支持独立读取或写入操作的任意组合。借助相应端口的写入支持输入,该设计单元会在读取操作和写入操作之间动态切换。合成工具能够检测 HDL 代码中的 RAM 设计,并根据目标设备架构自动推断 altsyncram 或 altdpram 宏功能。

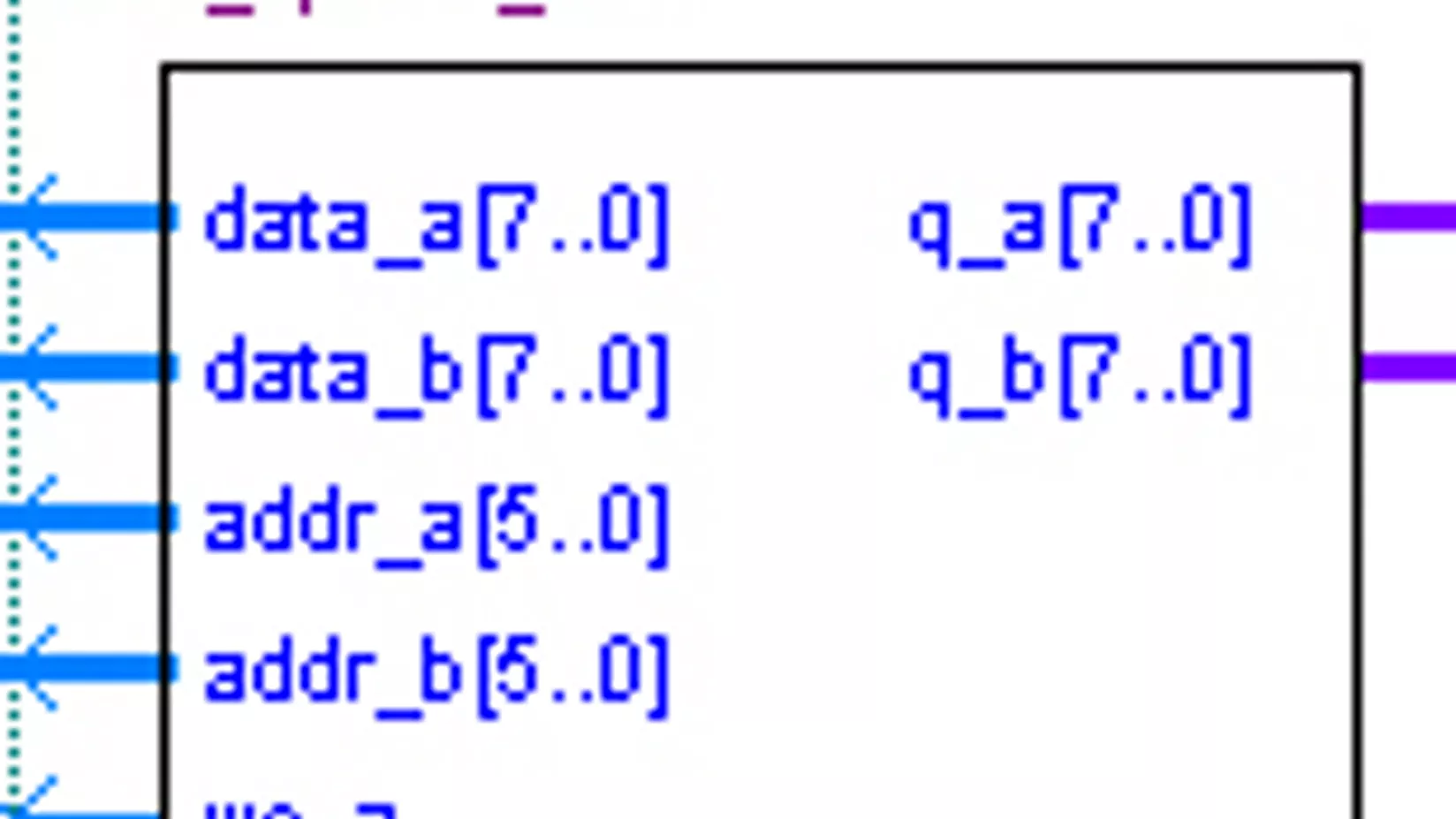

图 1.配备单时钟的真双端口 RAM 顶层图表。

下载本示例中使用的文件:

该设计的使用受英特尔® 设计示例许可协议中条款和条件的管理和约束。

表 1.配备单时钟的真双端口 RAM 端口列表

端口名称

类型

描述

dataa[7:0], datab[7:0]

输入

端口 A 和端口 B 的 8 位数据输入

addr_a[5:0],addr_b[5:0]

输入

端口 A 和端口 B 的 6 位地址输入

we_a,we_b

输入

端口 A 和端口 B 的写入支持输入

clk

输入

时钟输入

q_a[7:0],q_b[7:0]

输出

端口 A 和端口 B 的 8 位数据输出
