PCI* Express Avalon® - MM 高性能 DMA

建议用于：

  • 设备：Stratix® V GX

  • Quartus®：不详

author-image

作者

概述

PCI Express (PCIe*) Avalon 存储器映像（Avalon-MM）高性能直接存储器访问（DMA）参考设计突出了PCIe MegaCore 功能的硬实施性能。参考设计采用 Avalon 内存端口。该设计包括在 Stratix® V GX FPGA 的内存储器和系统内存之间传输数据的 DMA。该参考设计包括基于 Linux* 的 32 位和 64 位驱动程序，设置 DMA 传送的、基于 Linux 的 32 位和 64 位软件应用程序。该软件应用程序还可以测量和显示传送所实现的性能。

特性

  • 采用硬核知识产权（IP）实现的 PCIe Gen3 x8 IP 内核及 AVMM DMA 来展示高性能（恒定带宽）
  • 通过英特尔执行的广泛基准测试的结果证据来提高客户信心
    • 基准测试显示车道配置 Gen3 x8 和平台或芯片组之间实现了接近理论值的带宽
  • 助动启动的客户设计或性能评估
    • 提供分步说明、完整的设计文件（包括 Quartus® II 软件包）和基于 Linux 的软件应用程序

演示的英特尔® 技术

  • Stratix V GX FPGA

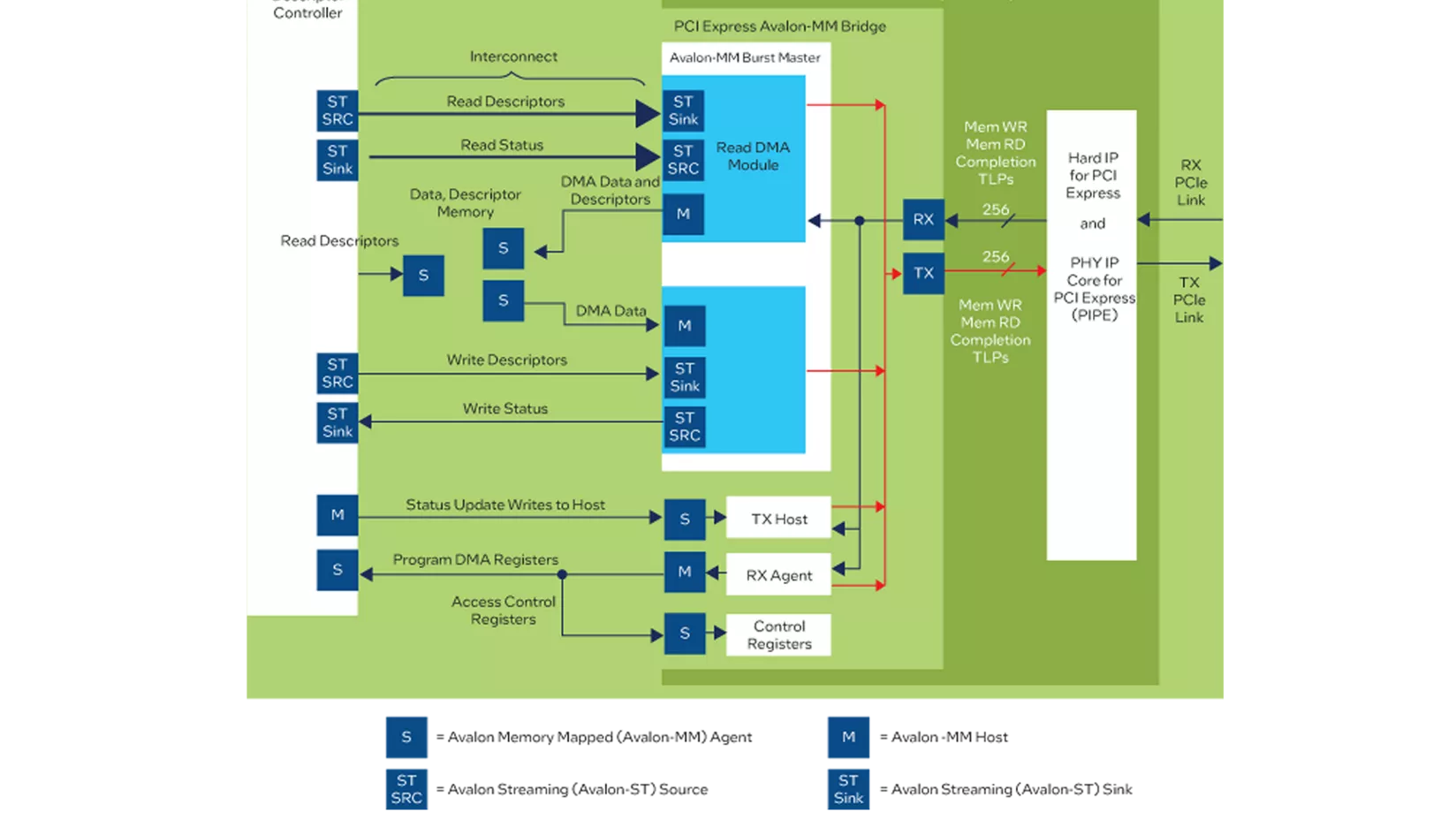

图 1.PCIe 256 位 AVMM 参考设计方块图。
