在一个系统中安装四个 DRAM 内存模块的用户指南
以下说明展示了如何在包含 4 个 DRAM 模块的系统中安装内存。
请 按以下步骤 操作:
1. 识别 DRAM 插槽

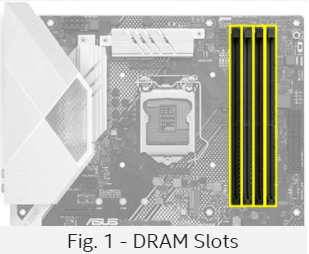

- 找到 主板上的内存 (DRAM) 插槽(图 1)。
- 识别 4 个 DRAM 插槽(以黄色突出显示),然后 打开 每个插槽顶部的卡舌。
2. 调整 DRAM 模块

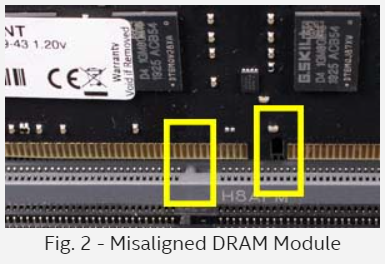

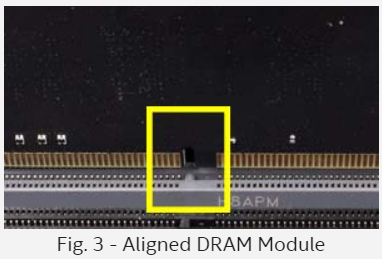

将 DRAM 模块对齐到四个插槽中。您将看到 DRAM 模块上金触点中间有一个缺口。此中断不在模块的中间。您将需要调整模块的方向,使断路正确对齐到槽中的凹口中(图 2 和图 3)。
3. 安装 DRAM 模块

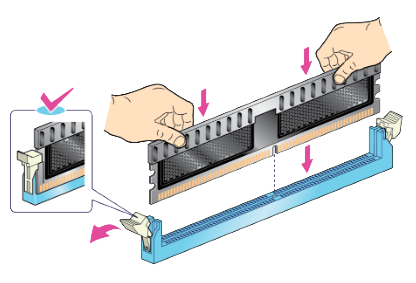

首先 按下 模块的中间,然后用力 按压 模块的每一侧,直到听到咔嗒声(图 4)。
此视频显示了如何在包含 4 个 DRAM 模块的系统中安装内存。
