在系统中安装两个 DRAM 内存模块的用户指南
下面的说明显示了如何在有 2 个模块的系统中安装内存 (DRAM)。
请按照以下步骤操作: -
1. 识别 DRAM 插槽
- 找到 主板上的内存插槽( fig. 1 )。
- 从处理器中识别第二个和第四个插槽(以黄色突出显示),并打开每个插槽顶部的选项卡。
2. 对齐 DRAM 模块

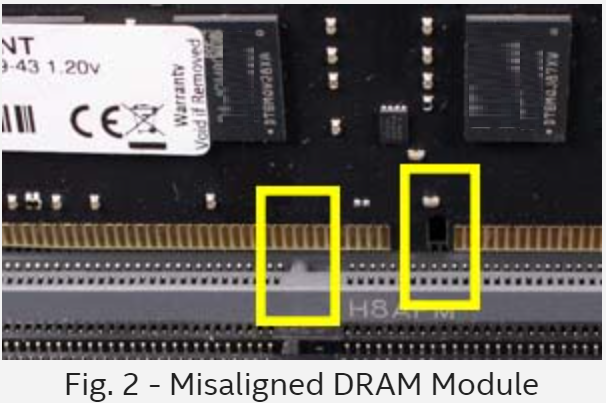

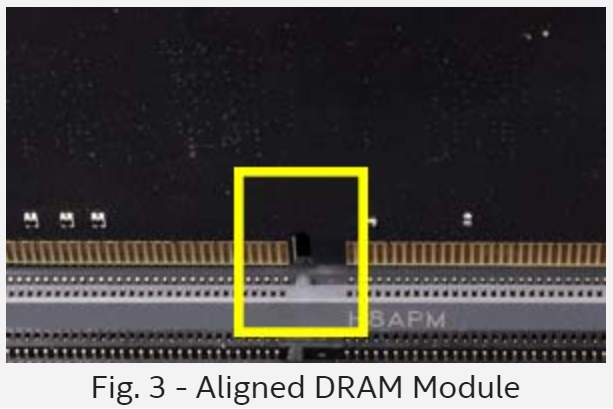

将 内存模块与处理器的第二个和第四个插槽对齐。在内存模块的金触面中,您会看到一个档次。此断点不位于模块的中间。您将需要调整模块的方向,以便断开与插槽中的 notch 正确对齐(fig. 2 和 3)。
3. 安装 DRAM 模块
首先 按下 模块的中部,然后将它牢固地按到模块的每一侧,直到听到单击 (fig. 4)。
该视频显示了如何在有 2 个模块的系统中安装内存 (DRAM)。
