m 2 设备的正确处理技术和预防措施

文档

安装与设置

000023979

2018 年 08 月 08 日

避免损坏您的 m 2 设备。下面是存储、解压缩和安装 m 2 设备的适当技术。

处理预防措施

  • 将设备保留在防护防静电容器中, 直到您准备好安装为止。
  • 为了尽量减少静电, 这可能会损坏设备, 你自己接地:
    • 触摸未涂漆的金属表面。
    • 佩戴适当的防静电手套和手腕带。
  • 小心处理设备。
    • 请勿触摸黄金连接器。
    • 始终保持设备在两侧, 以避免损坏的组件。
  • 我们推荐以下方法来准备安装2设备的主板。此方法是正确连接和附件的示例。正确的方法可能会有所不同。请咨询主板或系统供应商以寻求额外指导。
    • 螺钉的支架高度应与接头高度兼容, 使 m 2 器件水平。
      注意您可能需要另一个主板的对峙。有关详细信息, 请参阅主板供应商或用户指南。


      图2显示了不正确的高度, 并导致设备损坏。

      Make sure the M.2 device is level

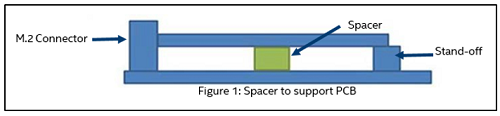

    • 使用 m 2 下的间隔来控制应变, 如图1所示。如果您不使用间隔, 请特别注意只在螺钉安装过程中施加温和的压力。

      Make sure the M.2 device is level

    • 一旦主板准备就绪, 我们建议遵循此 m 2 安装程序:

      Make sure the M.2 device is level
