如何安装 LGA115x 和 LGA1200 处理器

文档

安装与设置

000005762

2021 年 12 月 13 日

由于盒装 LGA1150/LGA1155/LGA1156 处理器和风扇散热器的安装过程十分相似,这些说明对此类产品适用。注意,由于各种插槽的电气,机械和键合互不相同,这些处理器不能与不同的插槽兼容。

访问 英特尔® 处理器安装中心 了解关于集成台式机处理器的更多信息。

这些说明中假定盒装处理器和风扇散热器为全新,而且在出厂时所应用的热界面材料被应用到风扇散热器的底部。

本页底部提供有适用于某些插槽的安装文档链接。这些文档包括如何重置风扇散热器推针,如何重新应用热界面材料的信息,和安装视频的链接。

在开始之前:此处理器旨在提供专业安装。采取适当的静电放电 (ESD) 注意注意事项,例如使用适当的地带、手套和 ESD 垫

  1. 将拉杆向下推,以解压 (1),然后提起 (2)。
    step 1

  2. 打开承载板。
    Open the load plate

  3. 不要触碰插槽触头或处理器底部

    Do not touch the socket contacts

    Do not touch the bottom of the processor

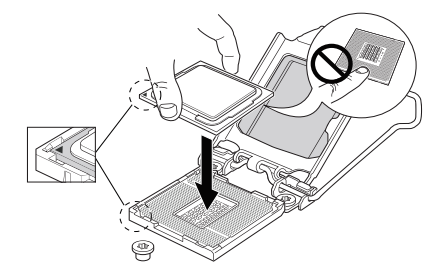

  4. 用拇指和食指抓住处理器。确保插槽引脚 1 与处理器针脚 1 对齐。同时确保插槽的凹口与处理器的缺口对齐。将处理器直接放入插槽,或者将处理器滑入插槽。轻轻地放开处理器,确保其在插槽中正确就位。
    Pin 1 alignment

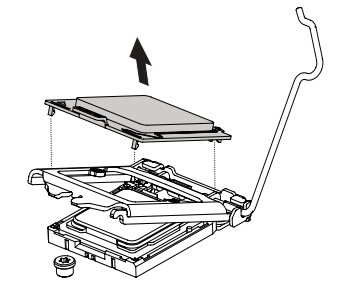

  5. 打开承载板。从承载板上取下保护盖。不要丢弃该保护盖。将处理器从插槽上取下后务必更换插槽保护盖。
    Remove the protective cover

  6. 关闭承载板时不需要用力。按下承载板,合上并拉住插槽拉杆。
    Press down on the load plate

  7. 主板已安装在机箱中,将风扇散热器放置到主板上,将扣具与各孔对齐。使扣具与各孔的完全对齐,否则有可能会损坏扣具的底部。并注意不要损坏连接到风扇散热器底部的热界面材料。
    Put the fan heat sink on the motherboard

  8. 按住风扇散热器,并以备用模式按下每个扣件的顶部,如下所示。在按下每个扣具的时候您会听到"咔嗒"一声。轻轻地向上拉每个扣具 , 确保所有四个扣件均已牢固地连接。如果有一个扣具被扣具固定在风扇散热器和处理器之间,这会导致处理器运行不可靠。
    You should hear a click when pushing down each fastener

  9. 将处理器 4 线风扇电缆连接器连接器连接到主板 4 针 CPU 风扇接头。(如果 4 针 CPU 风扇接头不可用,则可将处理器 4 线风扇电缆连接器连接到主板的 3 针 CPU 风扇接头。)
    Connect the processor 4-wire fan cable connector
