适用于英特尔 NUC 显示器连接的电缆和视频适配器

文档

安装与设置

000056401

2020 年 12 月 29 日

以下信息介绍了可用于将英特尔 NUC 连接到显示器的不同电缆和适配器。有关 NUC 支持的电缆的信息,请参阅 NUC 型号的产品技术 规格。

单击 或主题了解详细信息:

全尺寸 HDMI 电缆

有多种类型的 HDMI 电缆。

高速(第 2 类)

  • 支持 1080p 及以后
  • 4K,60 Hz
  • 3D 和色深

标准(第 1 类)

  • 支持 1080i 或 720p 视频
  • 典型用于有线和卫星电视、数字广播高清

我们建议您使用适用于英特尔 NUC 配置的高速(第 2 类)HDMI 电缆。

High Speed Category 2 HDMI cables

微型 HDMI 电缆

具有微型 HDMI 连接器的英特尔 NUC 迷你电脑可以使用任一这些类型的电缆,取决于电视或显示器上的端口类型。
例如:一端为微型 HDMI,另一端为标准 HDMI:

mini-HDMI at one end and standard HDMI at the other

微型 DisplayPort 电缆

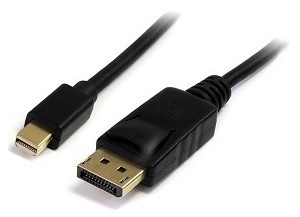

例如:微型 DisplayPort 到全尺寸 DisplayPort:



例如:MiniDisplayPort 到微型DisplayPort:

MiniDisplayPort to miniDisplayPort

例如:MiniDisplayPort 到 HDMI:

MiniDisplayPort to HDMI

C 型 (Thunderbolt™) 电缆

例如:标准 C 型到 C 型电缆(连接到显示器上的 C 型端口):

Standard Type C to Type C cable

示例:C 型电缆,带视频适配器,内置另一个图形端口类型(此示例中的 DisplayPort)。

Type C cable with the video adapter to a different graphics port

其他 C 型电缆/适配器可用。查找适用于显示器或电视机的组合。

VGA 电缆

具有 VGA 端口的英特尔 NUC 使用标准的 15 针 VGA 电缆。

Standard 15-pin VGA cable

视频适配器或转换器

将一种类型的图形接口转换为另一种类型的图形接口的适配器允许您将英特尔 NUC 连接到没有相同类型的视频接口的显示器。例子:


C 型到 DisplayPortType C to DisplayPort
HDMI 到 DVIHDMI to DVI
HDMI 到 VGAHDMI to VGA
微型 DisplayPort 到 HDMIMini-DisplayPort to HDMI

虽然这些类型的适配器通常工作,但可能会导致图形问题,例如:

  • 无显示
  • 闪烁的显示屏

最佳的解决方案是使用两端有适当连接类型的单根电缆直接连接。
