支持带 英特尔® RAID 控制器的 4Kn 和 512e 高级格式磁盘

内容类型: 兼容性   |   文章 ID: 000024132   |   上次审核日期: 2025 年 07 月 03 日

我看到的是什么？
使用 4Kn 或 512e 磁盘时的集成困难

这些集成困难发生的环境是什么？
硬件和软件英特尔® RAID控制器

如何解决
由于高级格式磁盘（4Kn（本机）和 512e（模拟））将数据组织在较大的扇区和更高的存储密度中，因此可能会出现不兼容的情况。因此，请考虑以下几点。

首先，以下是一般要求（见下文），其中大部分取自技术咨询（TA） 1085-4。阅读这些要求，因为在进行高级格式磁盘集成之前，您需要满足/理解这些要求：

  • 确保大容量存储控制器完全支持该作系统。对于此验证，请检查服务器主板（英特尔® 服务器主板 或第三方）或硬件英特尔® RAID Controller支持的作系统列表。
  • 确保 英特尔® 服务器主板 或硬件英特尔® RAID Controller上的 BIOS 和固件已更新。您可以在我们的 下载中心 找到最新的。
  • 不要将高级格式化磁盘与使用不同技术的其他驱动器放在同一个 RAID 阵列和热插拔背板上。
  • 如果打算使用高级格式磁盘在驱动器或 RAID 卷上安装作系统，请注意 [这些] 仅在系统处于 UEFI BIOS 模式时才能引导。对于此安装，请参阅 将 GPT（GUID 分区表）与 英特尔® RAID 控制器配合使用。
  • 确保要集成的高级格式磁盘模型在 英特尔® RAID 控制器支持的 4kn 驱动器 页面中列为已验证。
  • 确保在安装作系统之前，已上传控制器的最新 RAID 驱动程序。如需获取最新的 RAID 驱动程序，请参阅我们的 下载中心 ，该中心基于您选择的特定大容量存储控制器。

其次，在 理解/满足上述要求的情况下，以下是三种可能的集成方案以及相应的建议：

场景 # 1：大容量存储控制器是基于硬件的。

  1. 请参阅前面提到的 TA 的表 1（提取在下面的屏幕截图中），并确保您的 RAID 控制器型号列在支持高级格式的型号之列（请参阅相应的列标题）：
    User-added image

    注意每个脚注。

  2. 确保您的硬件 RAID 卡已经过验证。有关验证信息，请咨询服务器主板制造商。有关英特尔®服务器主板，请参阅 产品规格页面.

场景 # 2：大容量存储控制器是基于软件的。

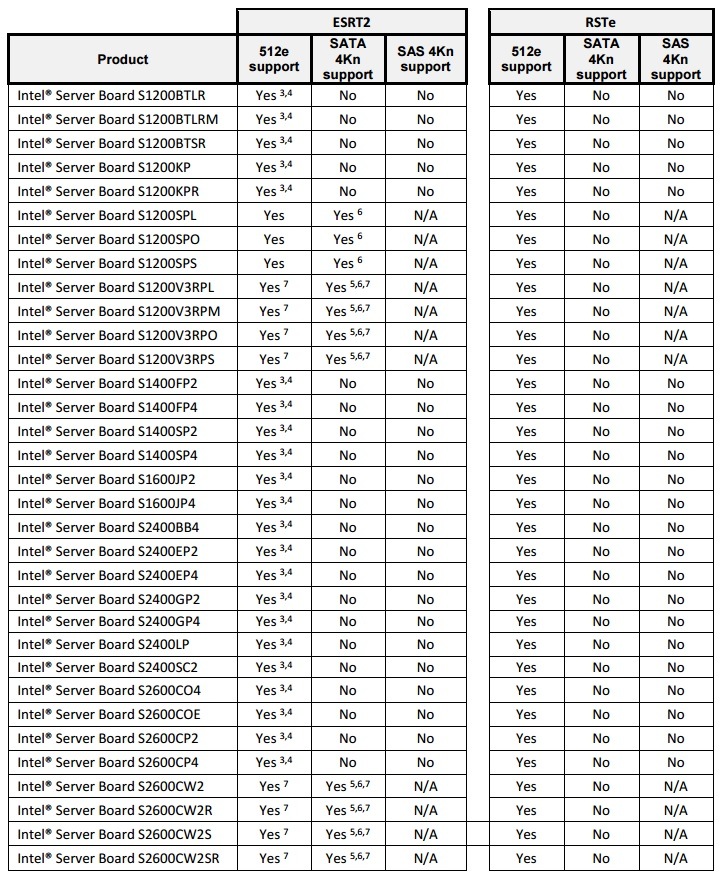

  1. 请参阅整个 TA 的表 2（摘录在下面的屏幕截图中），并确保您的服务器主板型号列在支持高级格式的型号之列（请参阅相应的列标题）：

    User-added image
    User-added image
    注意每个脚注。

场景 # 3：大容量存储控制器是高级主机控制器接口 （AHCI） 模式。

无论驱动器大小如何，都要通过 GPT 在 BIOS 中启用 UEFI 模式的情况下安装作系统。

注意 英特尔® RAID SSD 缓存与快速通道 *I/O 仅与 512b 设置兼容，与 4K 或 4K 本机驱动器扇区不兼容。参阅 英特尔® RAID 固态 盘缓存与快速路径 *I/O 配合使用 512b 驱动器 了解更多信息 。
