适用于 S3210SHLX 英特尔® Server Board入门用户指南

英特尔® Server Board S3210SHLX 快速入门用户指南

开始

• 介绍
• 提醒和警告
• 所需的工具
• 最低硬件要求

集成

1. 准备机箱
2. 安装 I/O 防护板
3. 安装服务器主板
4. 安装处理器
5. 安装有源散热器
6. 安装内存 DIMM
7. 建立服务器主板电源连接
8. 安装软盘驱动器、光驱（SATA 或 IDE）和硬盘驱动器
9. 将驱动器/前面板连接器/外部 USB 连接到服务器主板
10. 机箱风扇连接
11. 完成
12. 软件 – BIOS、驱动程序和操作系统安装

参考

• 附件和订单代码
• 常见问题和解决方案
• 与服务器主板建立连接 - 快速参考
• 英特尔® Server Board S3210SHLX 组件布局

感谢您购买 S3210SHLX 英特尔® Server Board产品。以下信息将帮助您将新的服务器主板集成到服务器机箱中。该英特尔® Server Board S3210SHLX 在 SC5299-E 英特尔® Entry Server Chassis中受支持。

将服务器主板安装到参考机箱中时，请参阅参考机箱说明。

用户指南也可在随英特尔®服务器 S3210SHLX 一起提供的英特尔®服务器 DeploymentToolkit 2.0 CD 上提供。

如果您不熟悉系统集成期间使用的 ESD（静电放电）程序，请参阅 英特尔® 服务器部署Toolkit 2.0 CD 上的 英特尔® Server Board S3200SH/S3210SH 用户指南

有关 BIOS 和固件英特尔® Server Deployment Toolkit，请首先启动至 2.0 CD。

在开始服务器系统集成之前，先阅读所有注意事项和警告。

警告：执行任何说明之前，请阅读本文档中的所有提醒和安全声明。

警告：此产品的安装和服务应仅由合格的服务人员执行，以避免因触电或能源危险而造成人身伤害。

注意：在系统集成过程中遵守正常的 ESD [静电放电] 程序，以避免对服务器主板和/或其他组件造成可能损坏。

所需的工具：

1. 防静电腕带



2. #2 Phillips* 螺丝刀



最低硬件要求

为了避免集成困难和可能的主板损坏，您的系统必须满足以下最低要求：

• 处理器：双核英特尔® 至强®处理器 3000 系列或四核 英特尔® 至强® 处理器 3200 系列，带机箱兼容的风扇/散热器。
• 内存类型：至少一个 512MB 无缓冲、240 针 DDR2 667/800 MHz ECC 和非 ECC 内存 DIMM。
• 功耗：最低 420W，待机电流为 2A，符合 SSI EPS 12V 规范。

1. 准备机箱

   使用英特尔® Server Chassis，请从机箱随带的快速入门用户指南开始。在服务器机箱快速入门用户指南指导下返回到此文档。如果使用非英特尔®服务器机箱，请参阅机箱随带的文档，以完成安装步骤。
   观察正常静电放电 （ESD） 程序。 将英特尔® Server Chassis平防静电表面，以执行以下集成过程。在进入机箱之前，请务必先触摸机箱框架，以建立服务器主板连接或安装组件。

2. 安装 I/O 防护板

   防护板从 机箱内部 安装。标签应该从机箱外部可见。

   1. 如图所示，插入防护板的一侧边缘。
   2. 将防护板牢固地推入机箱口，直到其咔嗒一声就位。


3. 安装服务器主板

   1. 安装支架

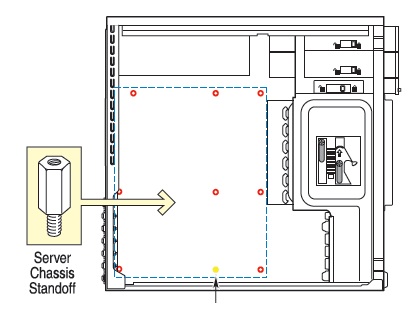

      在安装服务器主板之前，必须在机箱中安装 9 个支架。找到与服务器主板匹配的线程直立孔，在 RED 圆圈 [ ] 指出的每个位置安装一个支架 。

      注意	验证每个服务器主板安装孔位置是否安装有一个支架。请勿在没有相应服务器主板安装孔的位置安装支架。移除黄色圆圈所指位置的 支架 [ ]



   2. 插入服务器主板

      将主板放入机箱，确保背板 I/O 端口和机箱或 I/O 挡板口正确对齐。验证服务器主板安装孔是否与机箱支架正确对齐。

      使用主板 SC5299-E 英特尔® Entry Server Chassis，首先插入主板的 I/O 连接器一侧 [背面] 。


   3. 连接服务器主板

      注意	英特尔® Entry Server Chassis非英特尔机箱可能会使用不同的扣具将服务器主板连接到机箱。使用机箱随带的扣具。

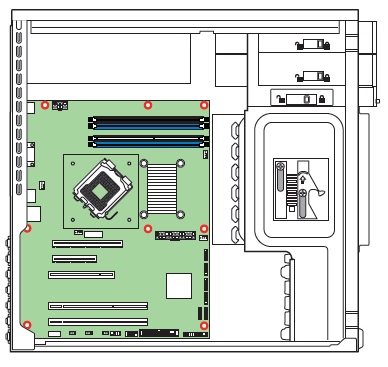

      英特尔® Entry Server Chassis SC5299-E： 使用螺丝将主板连接到图 [ ] 中 红色 圆圈所注明的 8 个位置的机箱 。


4. 安装处理器

   注意事项：

   打开插槽时，不要触摸金插槽电线。


   拆开处理器包装时，抓握边缘，以避免接触金触面


   1. 打开插槽拉杆

      1. 将拉杆手柄向下推，然后远离插槽，以放开。
      2. 拉动拉杆，然后一路打开。


   2. 打开承载板

      1. 用手指头推后卡板，使承载板前端略微向上。

      2. 如图所示打开承载板。


   3. 卸下处理器保护盖

      1. 将处理器从包装盒中拿出，然后卸下保护性封盖。


   4. 安装处理器
      提醒：处理器的背面有组件，如果安装不当，可能会损坏插槽引脚。处理器必须在安装前与插槽孔正确对齐。不要将处理器插入插槽！


      1. 用插槽调整处理器方向，使处理器的切口与插槽凹口相匹配。

      2. 安装处理器。


   5. 卸下插槽保护盖

      1. 抓握插槽保护盖选项卡，然后从承载板上拉出，如图所示。

      2. 卸下插槽保护盖并存储，供将来使用。


   6. 关闭承载板和插槽拉杆

      1. 如图所示，一路关闭承载板。

      2. 用手指按下承载板，如图所示。
      3. 合上插槽拉杆，确保在完全关闭时，承载板选项卡在插槽拉杆下接合。


5. 安装有源散热器
   散热器 SC5299-E 英特尔® Entry Server Chassis活动散热器。典型有源散热器如下所示。旋转活动散热器，使电源连接器可以到达服务器主板上的 CPU 风扇接头。


   提醒：散热器背面有热界面材料 （TIM）。请谨慎行事，不要损坏热界面材料。使用手套以避免锐利的边缘。

   使用以下步骤将活动的散热器安装到服务器主板上：

   1. 确保每个扣具顶部的螺丝刀插槽与散热器的刀片垂直旋转，如图所示。

   2. 将散热器与主板上的孔对齐，下部装配件与主板对齐。卡扣通过服务器主板上的孔。

   3. 向下按封盖顶部。

   4. 扣具扣具扣到最终位置。


   对每个扣具重复此步骤。

6. 安装内存 DIMM

   DDR2 DIMM 内存识别：

   该服务器主板支持多达 4 个 DDR2-667 或 DDR2-800 ECC 或非 ECC 无缓冲 DIMM。此服务器主板不支持 DDR DIMM。

   DDR2 内存的高度各不相同。不要混合不同的 DIMM 高度和类型。

   DIMM 凹口和插槽碰撞必须如图所示对齐。


   内存配置和人口顺序：

   内存类型：至少一个 512MB，DDR2 667/800 MHz 兼容 240 针 DIMM。

   按 A1、B1 [蓝色插槽]、A2 和 B2 [黑色插槽]的顺序填充 DDR2 DIMM。


   DIMM 在大小、速度和组织方面必须相同。

   注意	有关其他内存配置，请参阅 S3210SHLX 随附在 CD 上的英特尔® Server Board指南。

   内存尺寸和配置仅受英特尔批准的符合条件的 DIMM 支持。

   要安装 DIMM：

   提醒：在处理或安装 DIMM 时，避免接触触手。

   1. 打开两个 DIMM 插槽拉杆。
   2. 记下对齐点的位置。
   3. 插入 DIMM，确保 DIMM 的连接器边缘与插槽正确对齐。
   4. 用力按下 DIMM，直到它卡入到位，两个拉杆合上。
   5. 重要！目视检查每个闩锁是否完全关闭，是否与每个 DIMM 边缘插槽正确连接。


7. 建立服务器主板电源连接

   提醒：记下每个电源电缆连接器上的闩锁的位置，并与每个服务器主板插槽上的匹配选项卡对齐。

   1. 将主电源连接器连接到服务器主板。
   2. 如图所示，连接 CPU 电源连接器。


   注意	如果您使用的是带 ATX 电源的非英特尔服务器机箱，请参阅机箱随带的文档了解安装信息。

8. 安装软驱、光驱（SATA 或 IDE）和硬盘驱动器

   请参阅服务器机箱随带的文档以安装驱动器。

   有关英特尔® Entry Server Chassis SC5299-E，请参阅机箱附带的 快速入门用户指南。


9. 将驱动器/前面板连接器/外部 USB 连接到服务器主板

   将以下电缆连接到服务器主板，如下所示：

   1. USB 电缆
      *对齐连接器时注意缺失针脚的位置。
   2. 软驱电缆
   3. 前面板电缆
      *对齐连接器时注意缺失针脚的位置。
   4. 串行 ATA （SATA） 电缆


10. 机箱风扇连接


    有关英特尔® Entry Server Chassis SC5299-E，请参阅机箱附带的 快速入门用户指南 ，了解特定的系统风扇连接要求。

    对于非英特尔服务器机箱，请参阅"建立连接......下面的"快速参考"部分，以及机箱随附的文档，了解特定机箱风扇连接要求。

    注意	返回到您的英特尔® Server Chassis入门用户指南或非英特尔机箱文档，以完成英特尔® 服务器 S3200SH/ S3210SH 的安装和配置。

    返回到本文档以完成，包括软件、BIOS、驱动程序和操作系统安装。

11. 完成

    安装操作系统之前，您必须完成机箱安装，进行 I/O 连接并插入交流电源。

    1. 请参阅您的机箱文档以完成机架或底座安装。
    2. 连接您的键盘、鼠标、视频和其他 I/O 电缆（如图所示）。

    3. 最后连接交流电源线。

       提醒：请参阅机箱文档了解交流电源和接地要求。

12. 软件 – BIOS、驱动程序和操作系统安装

    1. 确认 BIOS 版本： 查看 BIOS 设置实用程序中的"服务器/系统管理"屏幕以确定已安装的 BIOS 版本。

       如果有新版本可用，更新您服务器的 BIOS。有关更新说明，请参阅 英特尔® Server Deployment Toolkit 2.0 CD 上的用户指南。

    2. 配置 RAID 控制器： 使用 RAID 控制器提供的说明。
    3. 安装您的操作系统： 使用 RAID 控制器和操作系统提供的说明。
    4. 安装操作系统驱动程序： 操作系统运行时，插入英特尔® Server Deployment Toolkit 2.0 CD。如果使用 Microsoft* Windows* 操作系统，英特尔® Deployment Assistant自动运行，并允许您选择要安装的适当驱动程序。在其他操作系统上，浏览 CD 文件夹以查找并安装驱动程序文件。

参考

附件和订单代码

常见问题和解决方案

系统不开机时启动或显示视频。

• 检查 +12V CPU 电源连接器是否已插入。如果没有此电缆，处理器将没有任何电源。
• 一次卸下并更换一个 DIMM，以隔离导致问题的 DIMM。
• 请记住，强烈推荐所有 DIMM：
  • 符合 DDR2 667/800 标准的无缓冲、ECC 或非 ECC。
  • 速度相同。
  • 来自同一制造商。
  • 从 DIMM 1A 开始安装。
  • 您的电源必须至少提供 420W 的 2A 待机电流，这符合 SSI EPS 12V 规范。

系统有时会工作，但表现出不稳定的行为。

• 这通常是使用电源额定值不足的结果。确保您使用的是至少 420W 电源。

与服务器主板建立连接 - 快速参考

必填项 选定机箱 SC5299-E 的连接

C. +12V CPU 电源连接器
F. 主电源连接器
H. 前面板连接器

= 建立此连接

CPU/系统风扇 选定机箱 SC5299-E 的连接

A. CPU 1 风扇连接器
B. 系统风扇 1 连接器
D. 系统风扇 3 连接器
E. 系统风扇 2 连接器
K. 系统风扇 4 连接器

= 建立此连接

系统风扇 连接：对于非英特尔服务器机箱，请参阅机箱随带的文档了解风扇连接要求。

可选 选定机箱 SC5299-E 的连接

I. 软盘驱动器连接器
G. SATA 连接器
J. 内部 USB 接头

= 建立此连接

英特尔® Server Board S3210SHLX 组件布局
