Agilex™ 5 FPGA E 系列 065B 高级开发套件
Agilex™ 5 FPGA E 系列 065B 高级开发套件提供完整的原型设计和参考平台设计环境,其中包括硬件和软件,以满足 Agilex™ 5 FPGA E 系列开发需求。
该套件采用台式外形,拥有一系列旨在满足您的边缘和嵌入式应用需求的强大功能和连接器。新增功能包括:
- 17G 收发器接口。
- 实现极速内存访问的内存接口。
- 通过 FMC+ 连接器提供的 PCIe 3.0 x 4 连接。
- Nios® 闪存和 2Gb QSPI 闪存。
- 硬核处理器系统扩展板。
表 1.订购信息
订购代号 |
请联系总代理了解上市情况 |
|
---|---|---|
DK- A5E065BB32AES1 |
A5ED065BB32AE6SR0 |
表 2.开发套件内容和功能
包括的内容 | |
---|---|
设备 | FPGA:A5ED065BB32AE6SR0
|
外形 |
台式(Tabletop) |
接口 |
支持(8 Tx/RX)的 FMC+ 连接器 通往 QSFP 和 SFP+ 的 2 个通道,Tx/RX SMA,SGMII(RJ45 以太网) 通过 FMC+ 连接器支持 PCIe 3.0 x 4
|
DDR 内存 | LPDDR4,DDR4,HPS DDR4,高达 2667 Mbps(组件焊接) |
闪存 | Nios® 闪存和 2Gb QSPI 闪存 |
扩展板 | HPS 支持扩展板(Micro SD 卡、RJ45、USB Type- C(USB2/3.2 Gen1) 开发套件生产版支持 USB 3.2/Gen1
HPS NAND 板(可选)。单独购买。订购代码:EB-HPSNB HPS 测试主板(可选)。单独购买。订购代号:EB-HPSTB |
线缆和适配器 | AC 适配器电源和 USB 线缆 |
软件 | 购买套件时免费包含 Quartus® Prime Pro Edition 设计软件。安装后从 Quartus Prime 软件下载,或者从英特尔 FPGA 自助服务许可中心下载。访问英特尔 FPGA 许可支持中心,获取有关许可的其他帮助。 |
表 3.文档
设计文件 | 内容说明 |
---|---|
快速启动指南 | 开发套件初始设置说明。 |
有关设置开发套件和使用随附软件(Quartus® Prime 和安装程序包)的文档。 |
|
安装程序包 DK-A5E065BB32AES1 (v24.3.1 或更高版本) |
单个安装文件包括:
先下载并解压设计文件,然后安装主板测试系统。 |
Agilex™ 5 FPGA E-系列 065B 高级开发套件 GSRD(黄金系统参考设计) |
关于开始使用 Agilex™ 5 FPGA E 系列 065B 上的 HPS(硬核处理器系统)进行硬件和软件设计的说明。 |

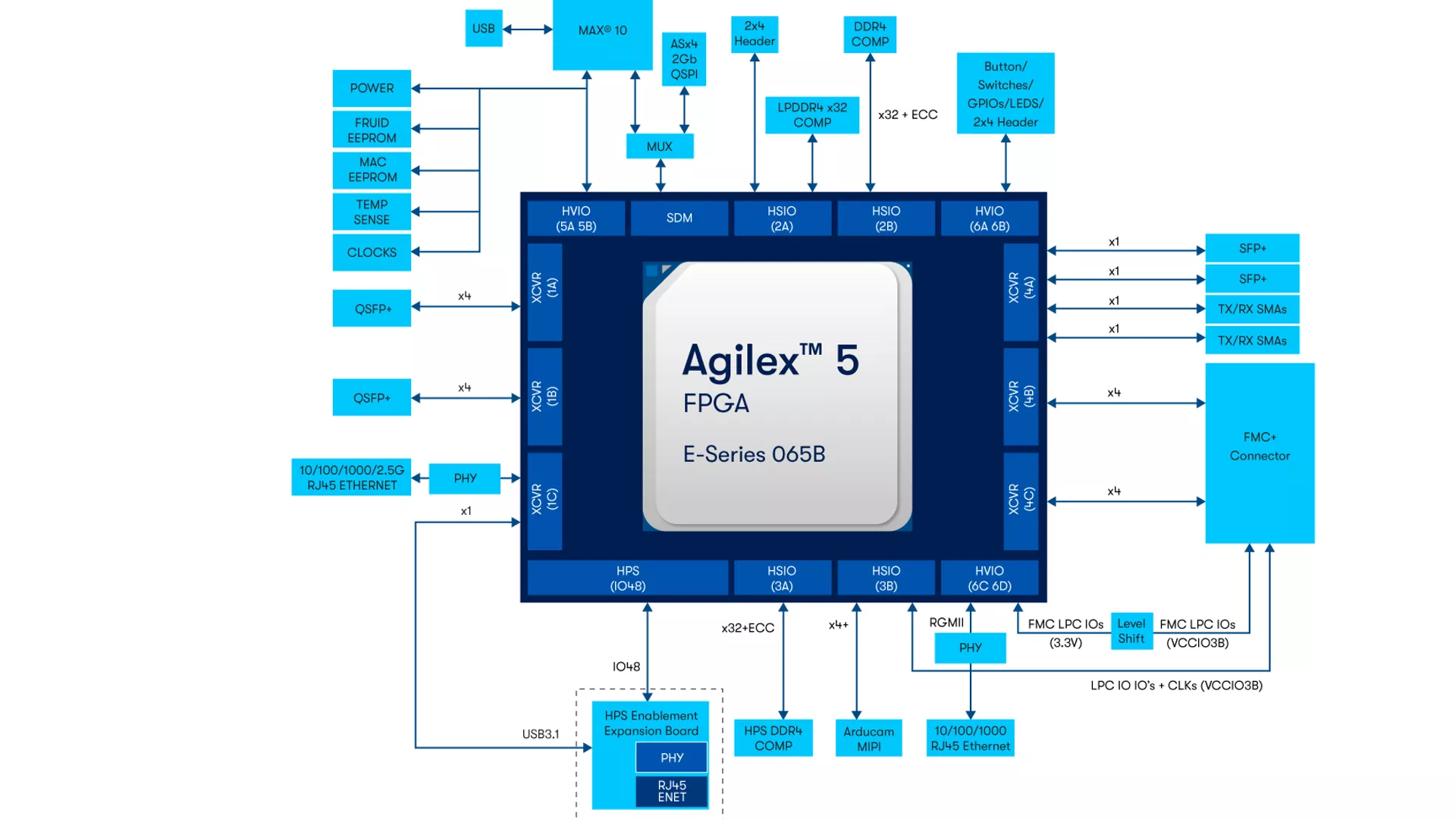

主板示意图 | DK-A5E065BB32AES1 |
Agilex™ 5 FPGA E 系列 065B 高级开发套件开箱
观看此视频,了解该开发套件包含的内容以及如何设置。
注:
买家代表产品开发商、软件开发商或系统集成商知道本商品为评估套件,未获 FCC 认证,仅适用于评估和软件开发,不得转售。
